榮光精整臥式壓力矯直機RGY550T



榮光精整RGY550T壓力矯直機，采用臥式布置，適用于多種截面尺寸的棒材、管材、方鋼、異型斷面的型材矯直。其主要參數如下：



矯直前來料條件：

材質：普碳鋼、合金鋼

規格: 圓鋼、槽鋼、工字鋼等

代表規格：φ150-250mm圓鋼

最大屈服強度：σs=1100N/mm2

額定矯直壓力：550噸

最大矯直壓力：750噸

矯直機的結構型式及性能簡介：

（一）結構型式：臥式壓力矯

（二）性能簡介：

1、矯直原理：采用反彎矯直原理。

2、設備組成及性能簡介：

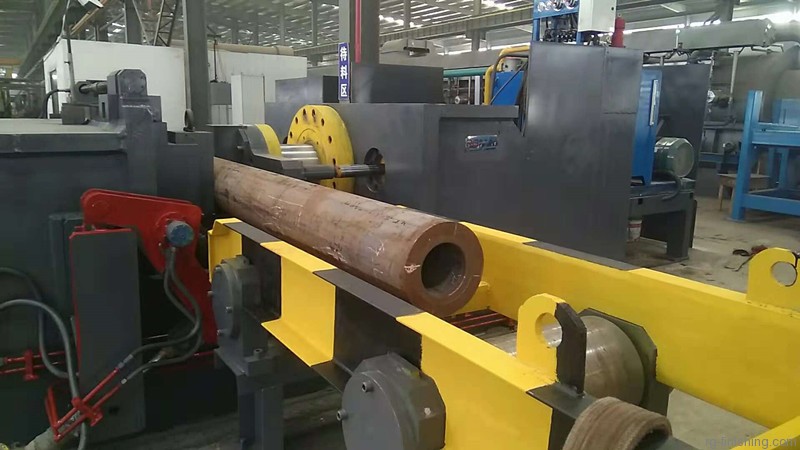

（1）設備組成：由機架、壓頭（含液壓缸）、鞍座、型材翻轉機構等組成，并配有液壓站。

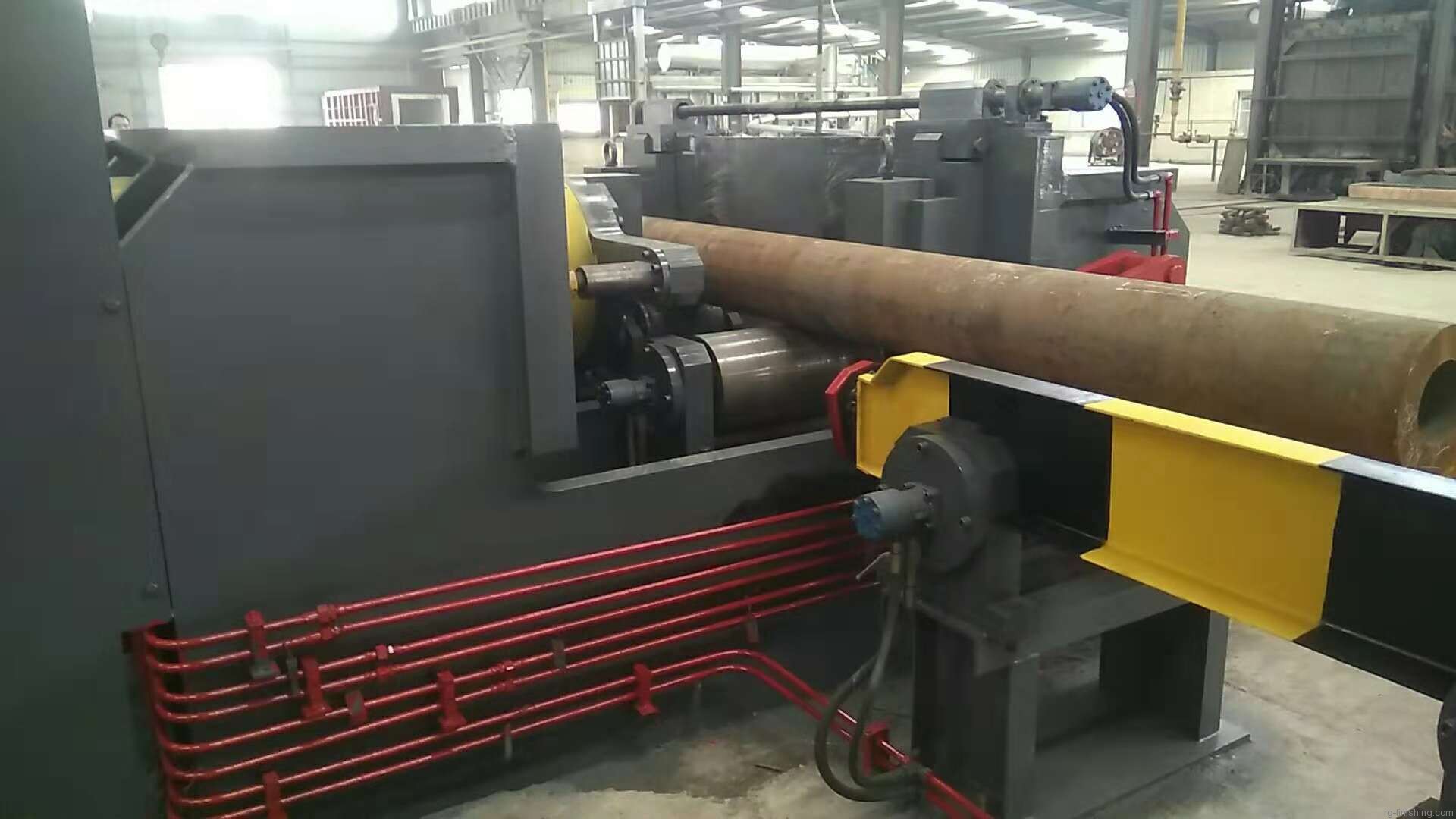

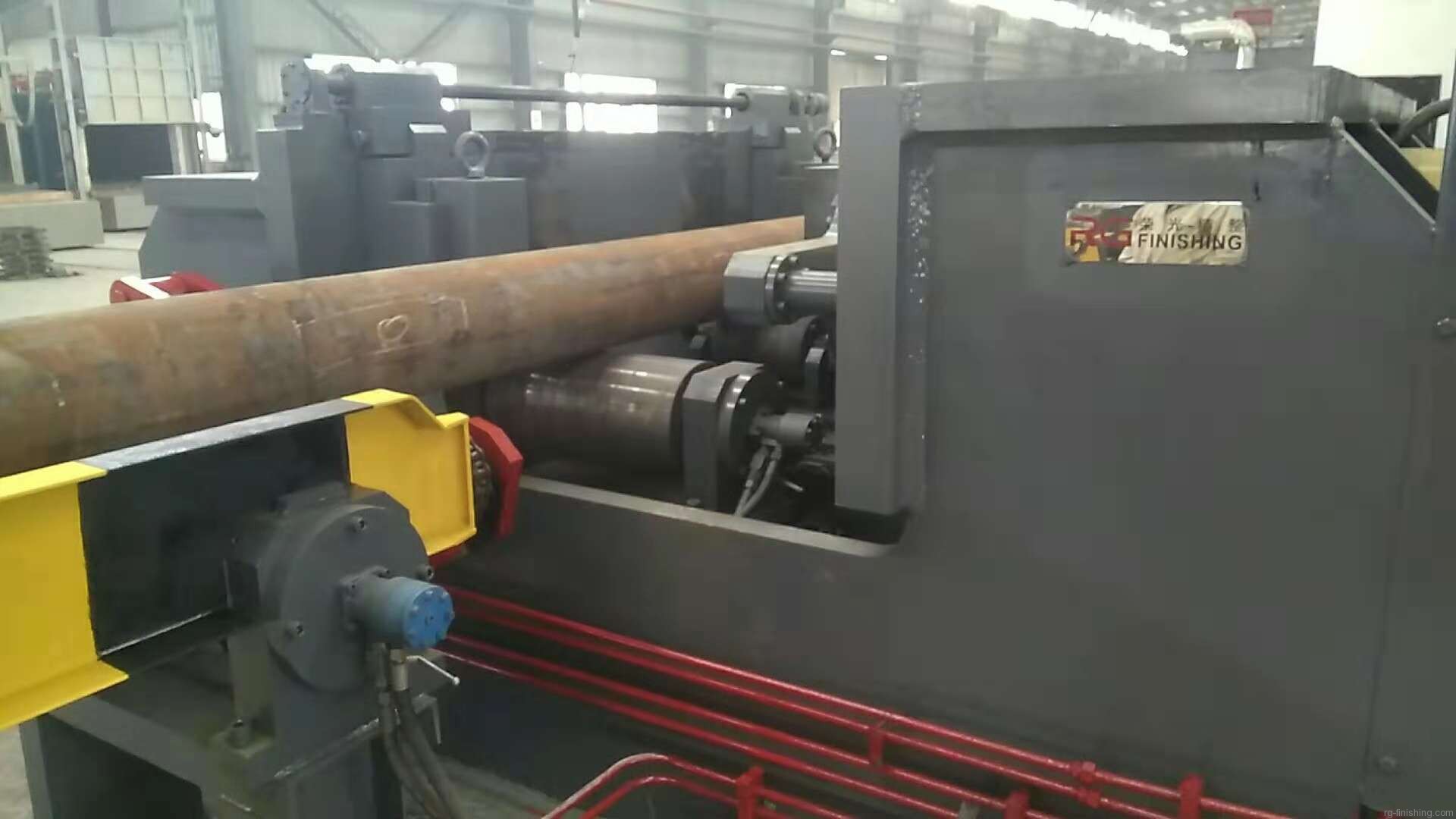

機架：采用“U”型機架，機架為焊接結構件。

壓頭：壓頭的往返動動作及行程是在液壓缸活塞帶動下完成的。

鞍座：鞍座的兩個支撐點以壓頭中心對稱，其開口度通過液壓馬達帶動鏈條進行調整。

型材翻轉機構有兩個，分別安裝在鞍座兩側。該機構在液壓缸帶動下升起，其上鏈條將棒材托起，在液壓馬達帶動下，鏈條將棒材翻轉。

液壓系統：由主油箱、付油箱、主泵裝置、付泵裝置、主缸控制閥裝置付缸控制閥裝置等組成，其功能主要包括：壓頭主缸控制（啟動、停止，正、反向及行程）、鞍座開口度的調整、棒材翻轉機構的升降及鏈條旋轉。

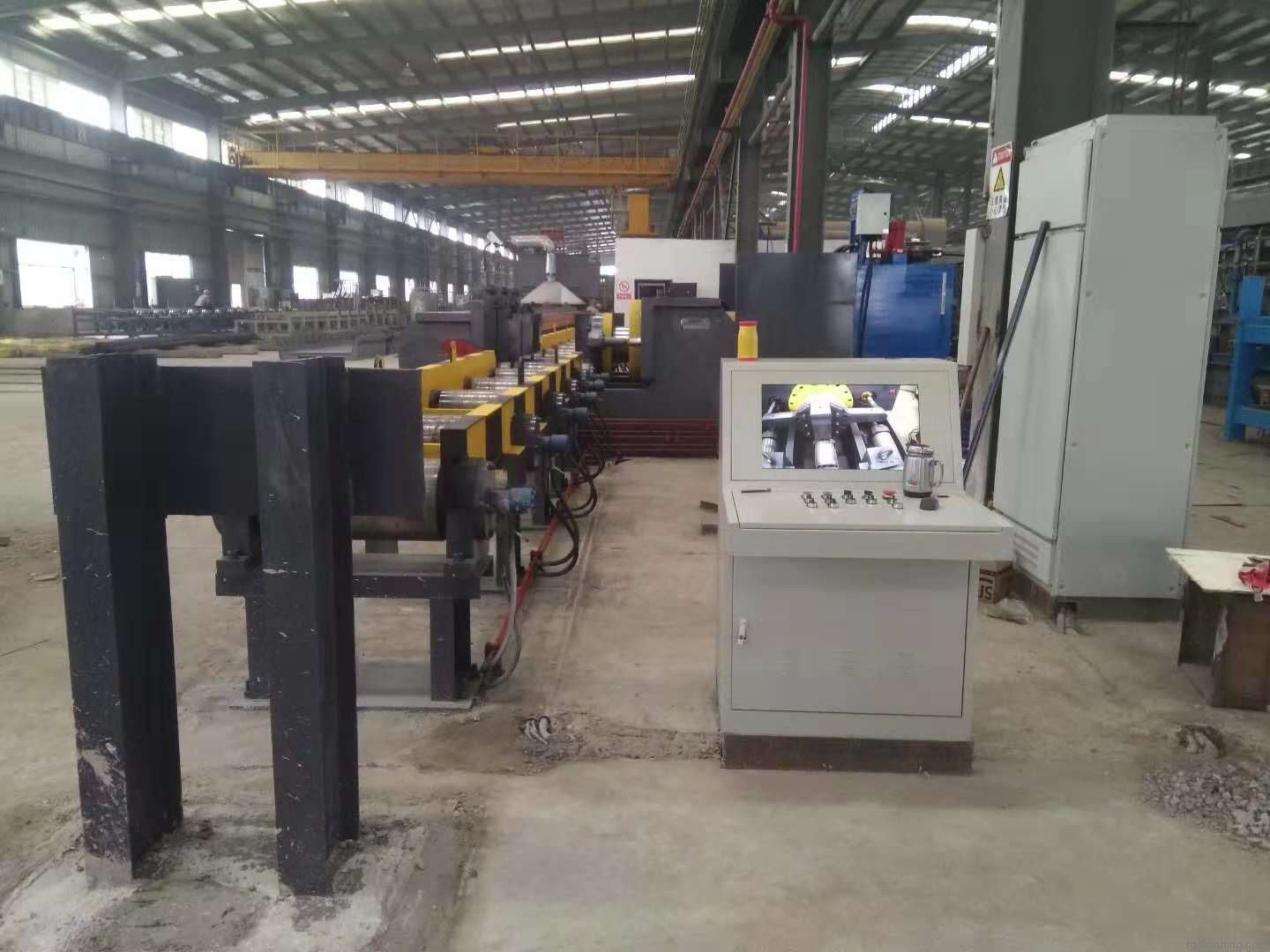

電控系統含電控柜及操作臺，其功能主要包括液壓系統的控制、輥道的旋轉控制及翻轉機構的控制（啟動、停止，正、反向及行程）等。所有控制在操作點上完成。

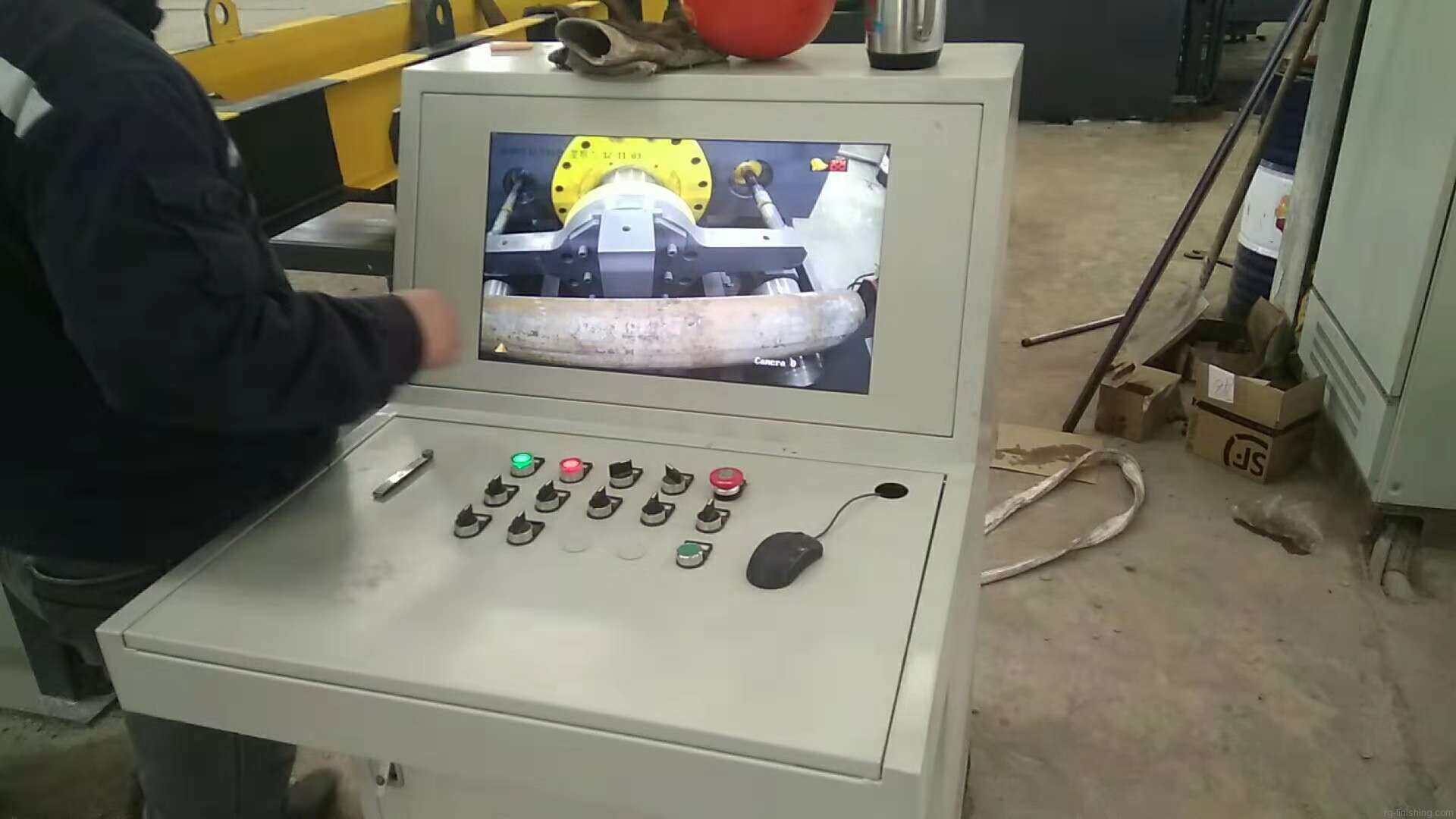

操作臺上設有人機界面，可對壓頭的壓力、行程，鞍座的跨度等進行預設并執行。

  設備的性能：棒材通過移動及翻轉，使其每一彎曲部分都能在壓頭和鞍座的壓力下構成三點反彎，達到矯枉過正的目的。該部分主要參數如下：

（3）設備特點：

• 采用臥式壓力矯，對矯直大規格棒材安全可靠。

• 所有動作均由液壓系統控制完成，不僅安全可靠，且壓力及位置均可控，對提高矯直精度，保證設備安全提供了保證。

• 液壓主、輔系統獨立工作，節省能源。

• 采用“U”型機架及鏈?zhǔn)椒D(zhuǎn)機構，簡單可靠。

• 遠程視頻監控系統，可在操作臺上直觀看到壓頭的工作情況。
